　　冷弯机弯管是在冷态下，管内不填任何填料，用芯棒或不用芯棒对管材进行的弯曲。

　　有芯弯管

　　1、管芯的结构及特点

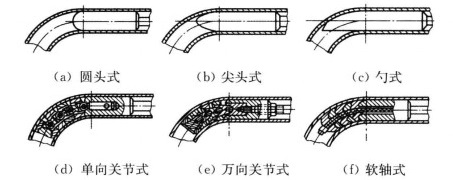

　　有芯弯管是在弯管机上利用芯轴沿模具回弯管子。芯轴的作用是防止管子弯曲时断面变形。芯轴的形式有圆头式、尖头式、勺式、单向关节式、万向关节式和软轴式等，各种管芯的结构图如图：

　　2、有芯弯管的工作原理

　　有芯弯管的工作原理如图所示，具有半圆形凹槽的弯管模1，由电动机经过减速装置带动旋转，管子4置于弯管模盘上用夹块2压紧，压紧导轮3用来压紧管子的表面，芯轴5利用芯轴杆6插人管子的内孔中，它位于弯管模的中心线位置。

　　当管子被夹块夹紧，同模子一起转动时，便紧靠弯管模发生弯曲。管子的弯曲角度，由挡块控制，当弯管模转到一定角度时，撞击挡块，电动机即停止转动，管子弯曲成不同的半径时，应具有一套相应的弯管模。

　　无芯弯管

　　无芯弯管是在弯管机上利用反变形法来控制管子断面的变形，它使管子在进人弯曲变形区前，预先给以一定量的反向变形而使管子外侧向外凸出，用以抵消或减少管子在弯曲时断面的变形，从而保证弯管的质量。

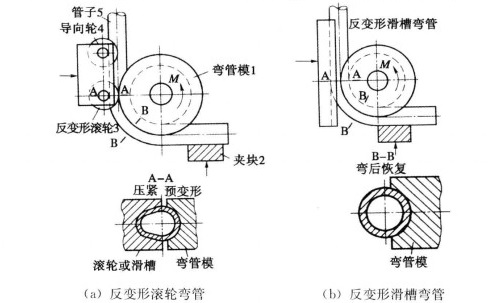

　　图3所示为无芯弯管的工作原理，管子5置于弯管模1与反变形滚轮3之间，用夹块2压紧于弯管模上。当弯管模由电动机带动旋转时，管子发生弯曲。反变形滚轮使管子5压紧产生反变形，导向轮4的凹槽为半圆形，只起引导管子进入弯管模的作用。
