　　2023年4月13日，中铁六局集团有限公司沈阳地铁一号线1标项目经理部检查验收专家组莅临我厂，对订购我厂生产的二衬台车进行检查测量验收。在为期一天的验收工作中，通过听取现场汇报，实地测量，调试、绘图3D模拟，对我厂的二衬台车进行了细致的检查验收。

发布时间：2023-04-14

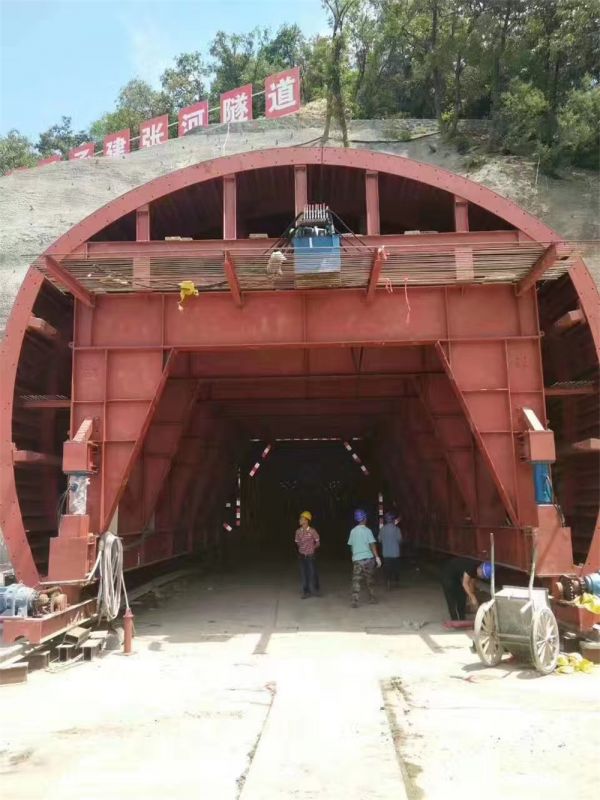

　　2022年12月26日河南新乡到山西晋城的新晋高速正式建成通车，新晋高速公路三层螺旋隧道群正式建成，这也是国内首 个高速公路三层螺旋隧道群。其中韩口隧道、南湖隧道、轿顶山隧道、蒿坪隧道、白楝树隧道二衬台车均由本公司定设计制作。

发布时间：2022-12-30

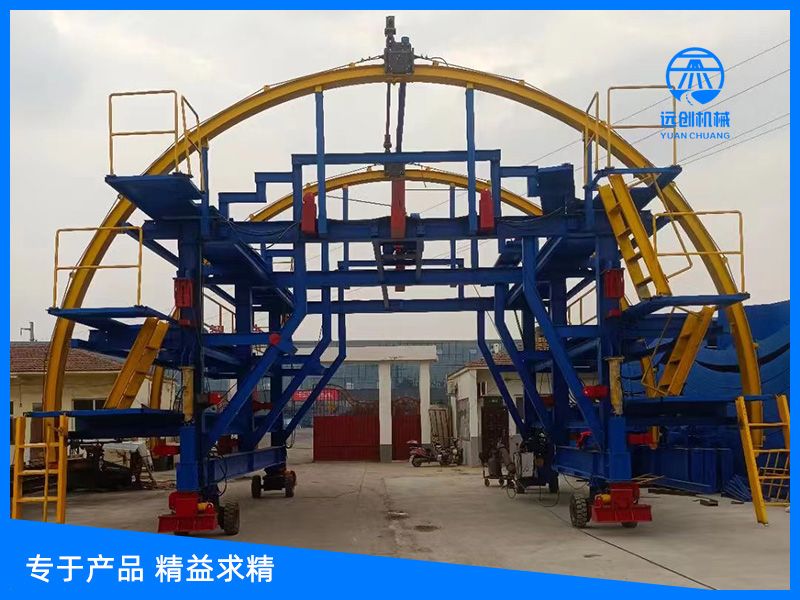

　　2022年10月份新生产的液压自行式自动卷铺防水板挂布台车正式亮相，传统的防水板铺设均采用自制简易工作平台,人工完成防水板运输及铺设的施工方法机械自动化程度均较低,安全风险大。液压自行式自动防水板台车可以与机械的投入，且移动过程中安全可以得到保证，同时可以针对隧道断面进行设计，还可以通过液压装备对断面进行调节，适用不同加宽断面的隧道，防水板挂设过程中可以通过调节液压装置从而对防水板进行提升。　　工法特点：　　根据传统简易台车的缺乏，在设计制造时，充分考虑施工便利，提升时效 。新开发的防水板作台车主要由行走系统、提升系统、液压系统、支架四局部组成。　　行走系统:采用与二衬台车相同的电机系统,移动、定位均是采用电力，由电路统一限  制，较普通防水板台车更为方便、快捷,可提升工作效率。　　提升系统:无纺布、防水板均可通过提升系统进行提升,通过门架四周的卷扬机，将防水板通过顶部弧形轨道从一侧牵引至另一侧，解决了以往上防水板较慢的问题,大大降低了工人的劳动强度。　　液压系统:通过固定于门架与弧形滑动轨道之间的液压缸，将牵引好的防水板顶伸至离工作面较近处,再进行防水板焊接,解决了以往防水板铺设易出现大面积褶皱的问题减少了劳力投入，且可以提升挂设质量。

发布时间：2022-11-17

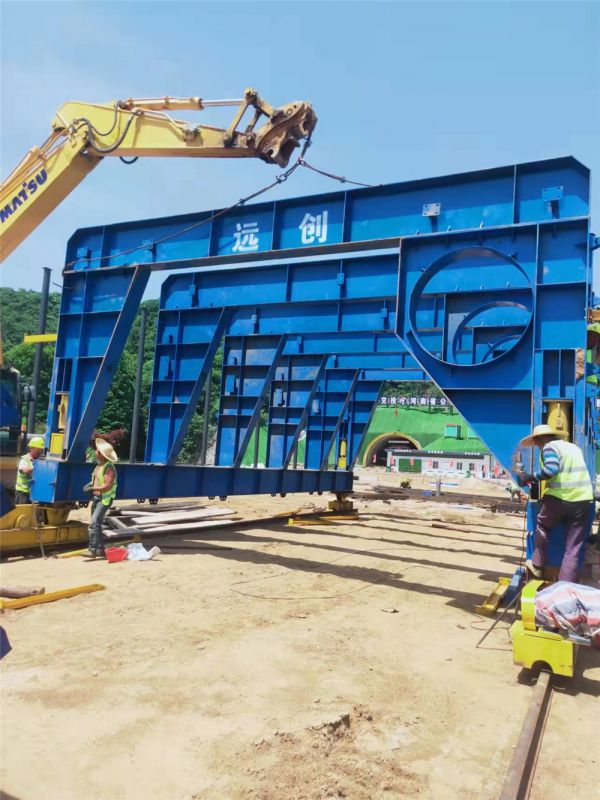

　　衬砌混凝土的全部质量经台车钢模传给支承机构，再传给门架。衬砌混凝土呈固液状态，对顶部、侧向产生较大的垂直压力和侧向压力，同时产生较大的浮力，当上浮力超过垂直压力和台车的自重时，台车将呈上浮状态，将不能正常工作。为解决此项技术难题，经仔细计算、优化设计、合理选择各支承位置。即在门架内侧的下纵梁与地面进行支承，避免侧压力使门架立柱内收，且在门架外侧与侧模纵梁处有数道水平支承，在门架上横梁与上纵梁处采用数道垂直支承（两端门架横处布置有顶部液压缸，中为垂直支承丝杠），在台车纵向成均布状。液压缸采用液压锁锁定，同时采用支承丝杠进行机械锁定，保证了衬砌施工中液压缸不回缩，模板不变形。

发布时间：2022-10-08

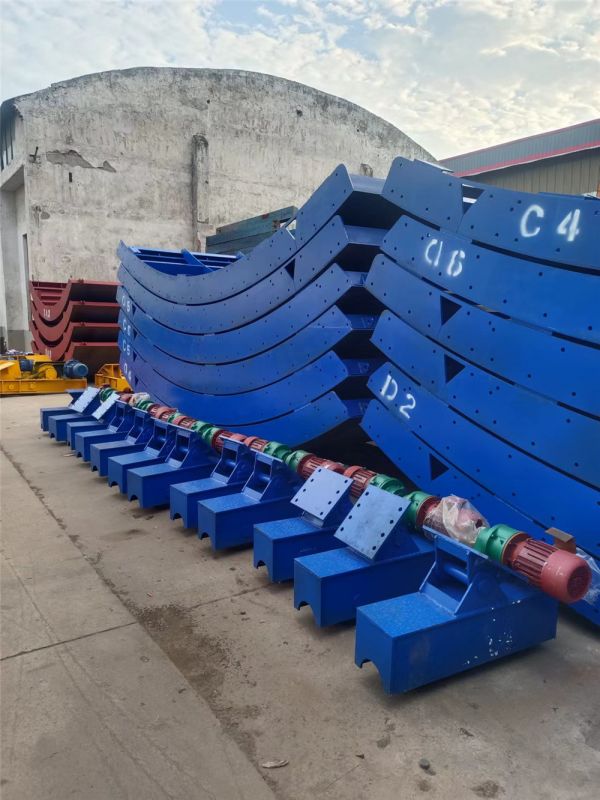

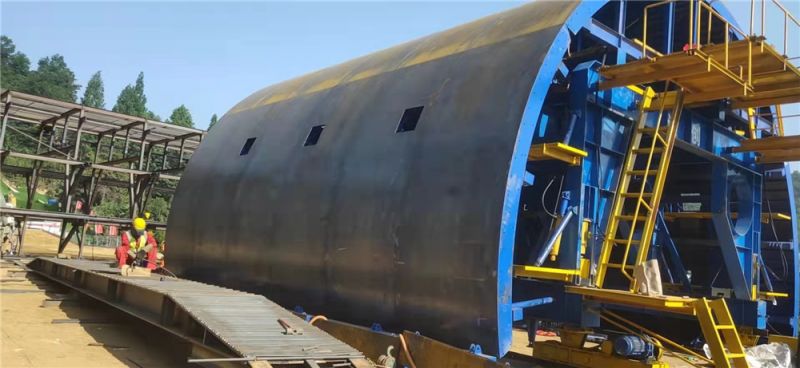

　　钢模是台车的工作装置，其外表质量和外形尺寸精度直接决定混凝土衬砌质量，同时，又是加工难度大的部件，制定了合理的加工、焊接工艺，设计并加工专用拼装焊接胎模，以保证整体外形尺寸的准确度，尽量减少焊接变形，保证外表面光滑，无凹凸等缺陷。为控制相邻模板的错台，采用过盈配合的稳定销将相邻模板的连接板固定为一体，有效控制了由于螺栓孔的间隙造成的相邻模板的错台问题。成功地解决了上述难题后，保证了砼衬砌质量。

发布时间：2022-10-08

　　可采用液压式和机械式。经分析比较液压式对台车架刚性要求低，结构型式灵活，重量轻，加工要求和施工中铺设轨道的标高要求低，使用方便，但对液压缸自锁性要求高，衬砌中液压缸不允许回缩。机械式则相反，由于一个电动机要驱动数个丝杠传动，对各传动轴同轴度要求高，且台车架有较大的刚度，结构尺寸准确，因结构较重、加工要求高，而且因丝杠是同步动作（不象液压传动，各液压缸可同步，也可单独动作）因此当轨道标高误差（各点不在同标高）较大时，将直接影响模板位置，从而影响衬砌质量。经分析比较选用液压传动方案，对液压缸采取液压锁和平衡阀等措施，使液压缸自锁；同时配套采用丝杠机构进行机械锁定，并加强模板的支承，保证了模板在衬砌时不回缩，不变形。实践证明衬砌台车采用液压式较合理，是发展方向。

发布时间：2022-10-08

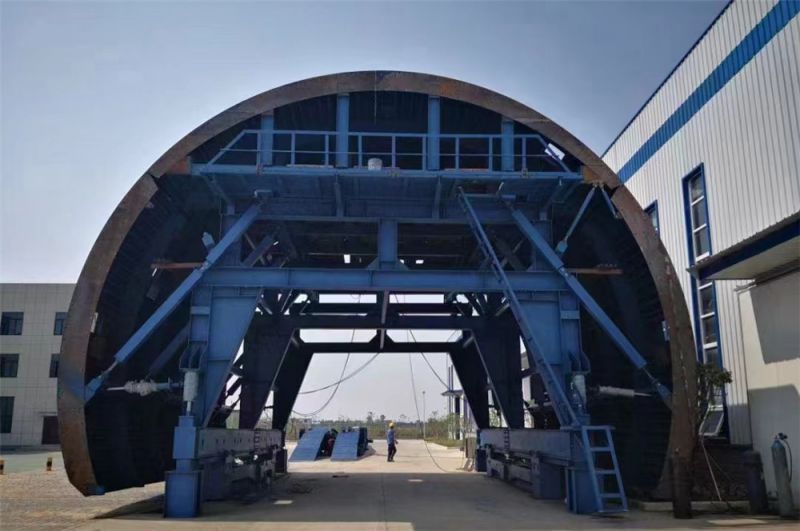

　　网架式衬砌台车在结构上与传统衬砌台车相比作了较大改动。传统衬砌台车在施工中台车门架是受力件，它受的侧压力较大，随门架的刚度大小产生不等变形，且不宜在有较大横坡和纵坡的隧道内直接工作，对工作环境要求较高,否则将造成台车整体变形和损坏。而网架式衬砌台车门架在施工中为不受力件，其模板的支撑件为边模拱脚的顶地丝杆千斤，门架只在脱立模、行走过程中才受力，且所受之力垂直向下，没有侧压力，只需按台车自重设计门架足够的刚度就不会变形。在有坡道的隧道中施工或行走时，不论是横坡还是纵坡，都可以通过门架下部的顶升油缸进行高度调节，使台车整体处于水平状态，台车整体不存在前倾力和侧倾力，保证了台车的整体平稳性。因台车完全取消了支撑用的丝杆千斤，台车定位简单，能非常快地调整到衬砌几何位置，节约了大量的人力物力，提高了工效，缩短了工作循环周期，相应地节约了工程成本。　　为保证顶拱模板的刚度和强度，上部台架设计成网架式杆件结构，使之受力好，模板不会在衬砌过程中变形移位。在整个台车中薄弱的环节是下模板和下模支撑斜杆，因此在设计下模板时应充分计算下模的受力大小，尽可能加宽弧板宽度和厚度，支撑斜杆通过压杆稳定计算，保证斜杆有足够的刚度和强度，不至于在使用中发生变形弯曲，导致跑模。在计算过程中应充分考虑砼的衬砌厚度、坍落度、灌注速度、骨料大小以及是否为钢筋砼等因素的影响。下模拱脚顶地丝杆千斤是主要受力件，整个模板在衬砌圆心中线以下时，完全靠它支撑，因此在设计时应考虑其结构形式和刚度大小。在使用中，该千斤牢牢顶紧于地面，不允许有松动现象，如有必要,可用其它件进行加固，作为辅助支撑，防止跑模和台车向下移位。应注意的是，作为台车纵向定位的卡轨器和基础丝杆千斤拧紧、卡牢和顶牢钢轨，特别是在坡道上衬砌时更应注意。该类衬砌台车主要用于大跨度隧道和地下洞室施工。如果采用传统式全液压衬砌台车，则门架设计难以满足使用要求，造成门架变形损坏，首先是门架横梁扭曲变形，导致跑模。如果加高横梁，加大立拄、下纵梁、端面斜支撑截面，则造成不必要的浪费，而采用网架式衬砌台车可克服以上困难。由于该类衬砌台车为大跨度施工，设计时应考虑其可操作性，其工作梯和工作走道应能方便到达每一个工作位置。

发布时间：2022-10-08

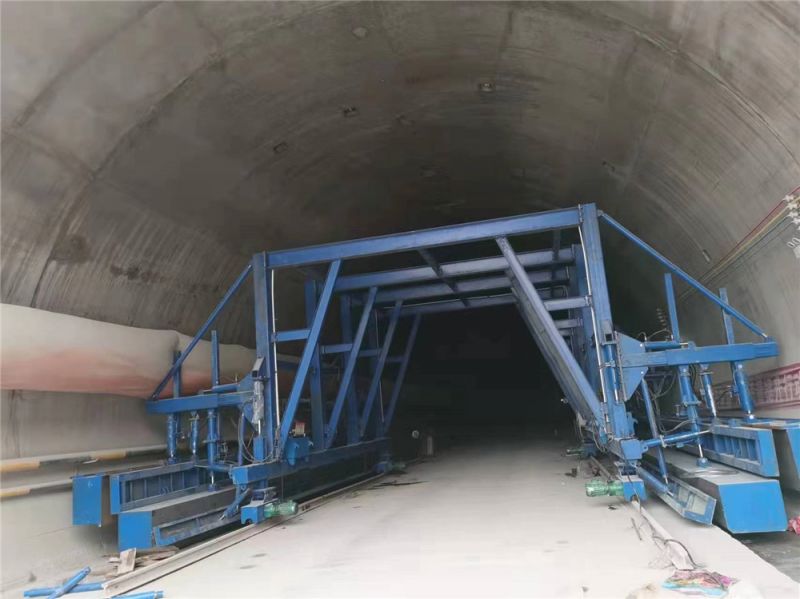

　　主要用于中长隧道施工中，对施工进度、砼表面质量要求较高。此类衬砌台车设计为整体钢模板、液压油缸脱立模，施工中靠丝杆千斤支撑，电动减速机自动行走或油缸步进式自动行走，全部采用砼输送泵车灌注。大部分衬砌台车为该类台车。设计该类衬砌台车时，在满足通过净空要求的情况下，应考虑门架内侧斜支撑下部安装位置，尽可能靠近立柱下部，使之受力好。门架横梁应足够高，常规铁路隧道不小于400mm，公路隧道不小于5500mm。模板端面与门架间的调整小距离不小于250mm，否则将造成前后衬砌段搭接困难。　　用该类衬砌台车时应注意两侧走行轨的铺设高差不大于1%，否则将造成丝杆千斤和顶升油缸变形。在有坡道的隧道内衬砌时，为了调整衬砌标高，会造成台车前后端的高差、模板端面与门架端面不平行，将使模板与门架之间形成很大的水平分力，造成模板与门架之间的支撑丝杆千斤错位，导致千斤、油缸损坏。因此在设计时，应充分考虑前后高差造成水平分力的约束结构或调整系统。在定位立模时安装卡轨器，旋紧基础丝杆千斤、门架顶地千斤和模板顶地千斤，如有必要还可采用其它措施加固下模拱脚位置，使门架受力尽可能小，防止跑模和门架变形。

发布时间：2022-10-08

　　台车一般设计为钢拱架式，使用标准组合钢模板，可不设自动行走，采用外动力拖动，脱立模板全部为人工操作，劳动强度大。该类衬砌台车一般用于短隧道施工，特别是对于平面和空间几何形状复杂、工序转换频繁、工艺要求严格的隧道砼衬砌施工，其优越性更明显。如广（州）惠（州）高速公路小金口双连拱隧道，长200m，平面处在R=300m的圆曲线变化段，同时该隧道亦处在R=3000m的竖曲线上，使隧道洞形呈“双曲”状态，而中墙又是直墙设计，出口15m由R=5.5m渐变为R=7.5m的喇叭结构，隧道钢筋砼二衬采用简易式拱架台车设计，很好地解决了这些问题，同时工程成本较低。简易台车使用中大部分采用人工灌注砼，小金口简易衬砌台车采用砼输送泵车灌注，因此台车的刚度应特别加强。有的简易衬砌台车也采用整体钢模板，但脱立模仍然采用丝杆千斤，无自动行走，该类台车一般采用砼输送泵车灌注。简易衬砌台车普遍采用组合钢模板，组合钢模板一般为薄板制作，在设计过程中应考虑钢模板的刚度，所以钢拱架的榀间距不宜过大。如果钢模板长度为1.5m，则钢拱架的榀间距平均应不大于0.75m，且钢模板的纵向接头应设在榀与榀之间，以便于安装模板扣件和模板挂钩。如果使用输送泵灌注,则灌注速度不宜过快，否则将引起组合钢模板变形，尤其在衬砌厚度大于500mm以上时更应放慢灌注速度。在封顶灌注时应加倍小心，随时注意砼的灌注情况，防止注满后强行灌注砼，否则将导致爆模或台车变形损坏。

发布时间：2022-10-08

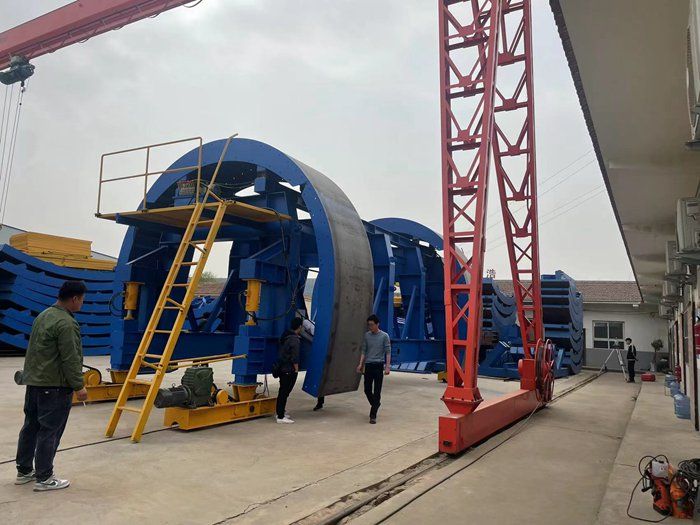

　　全圆式衬砌台车常用于水工隧道施工中，不允许隧道有砼施工纵向接缝，在水工隧道跨度较大时一般使用全圆穿行式；边顶拱式衬砌台车应用为普遍，常用于公路、铁路隧道及地下洞室的砼二次衬砌施工。
